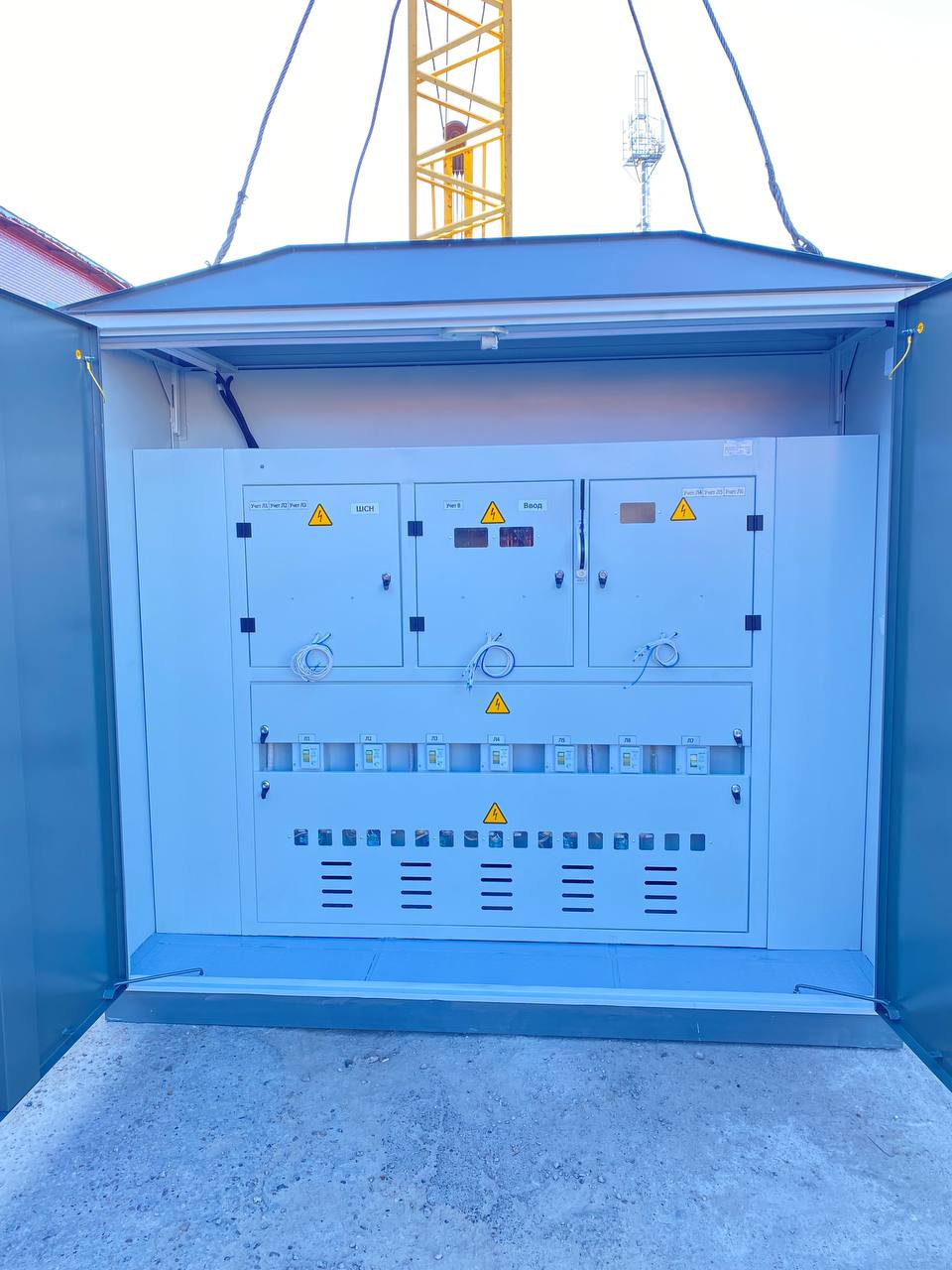

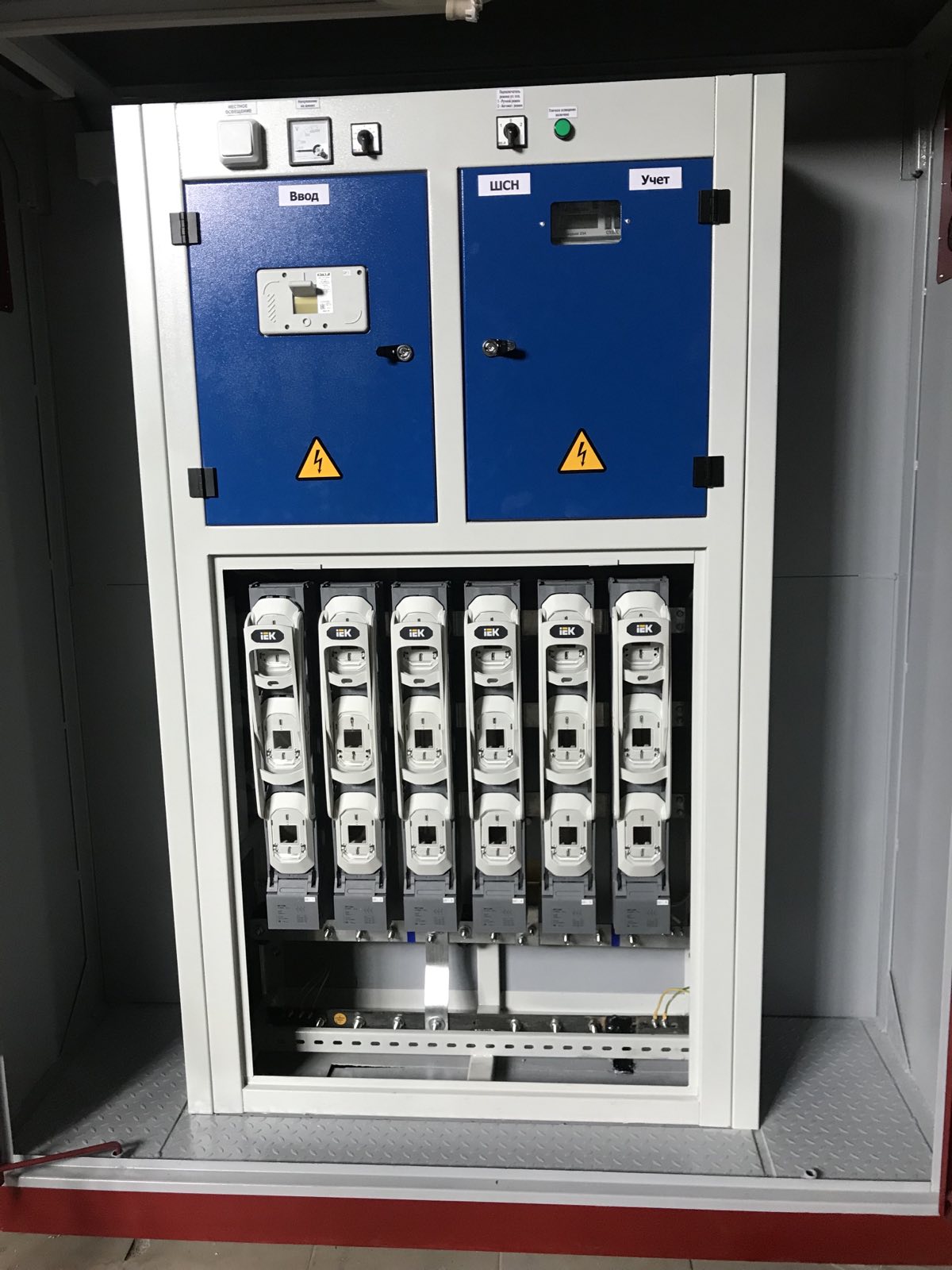

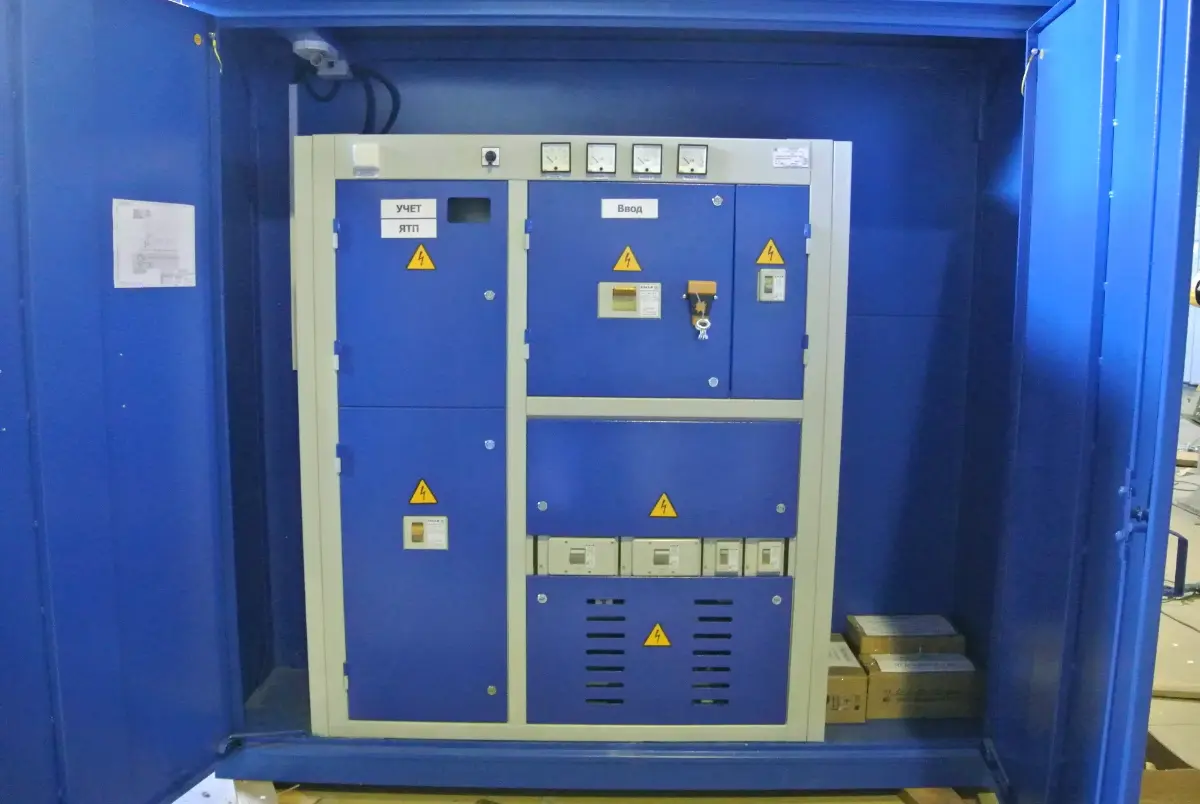

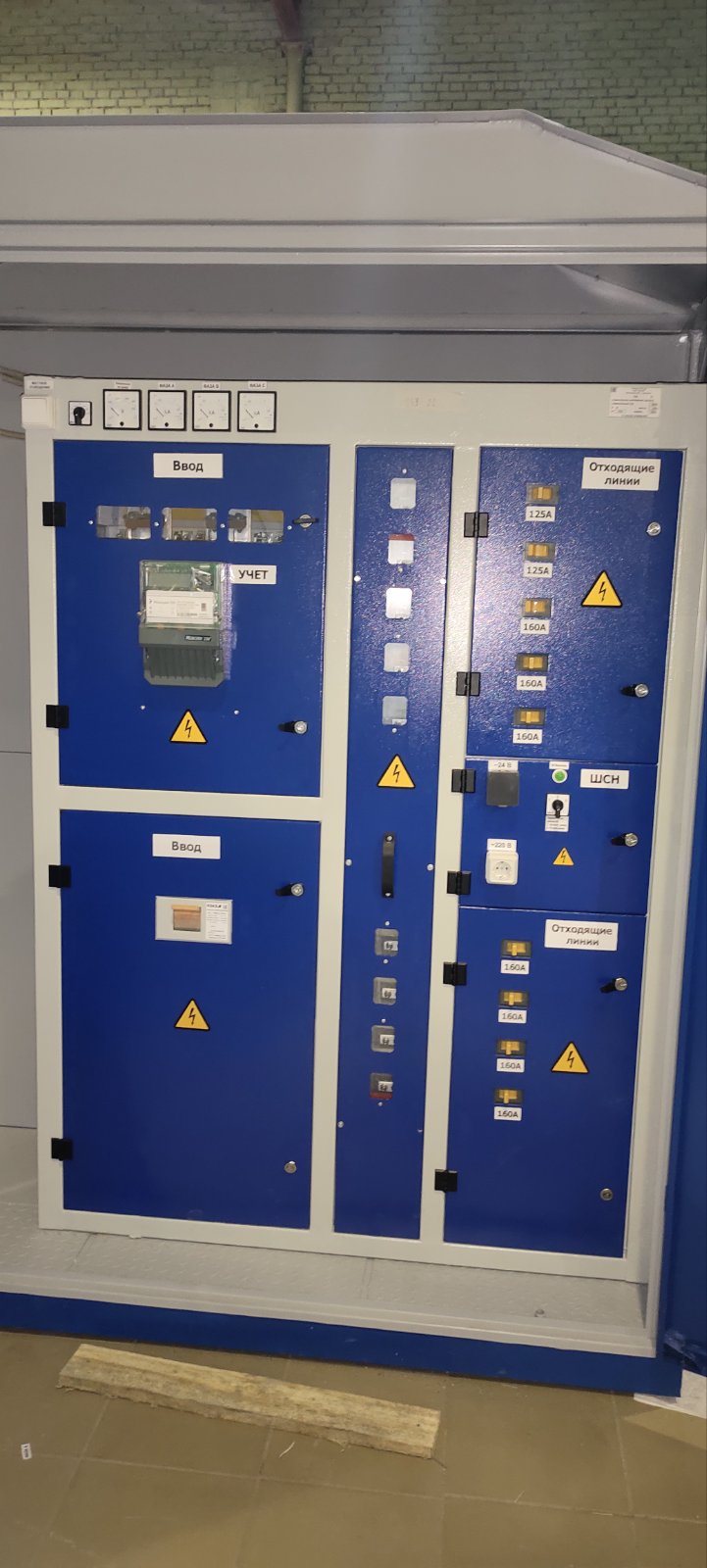

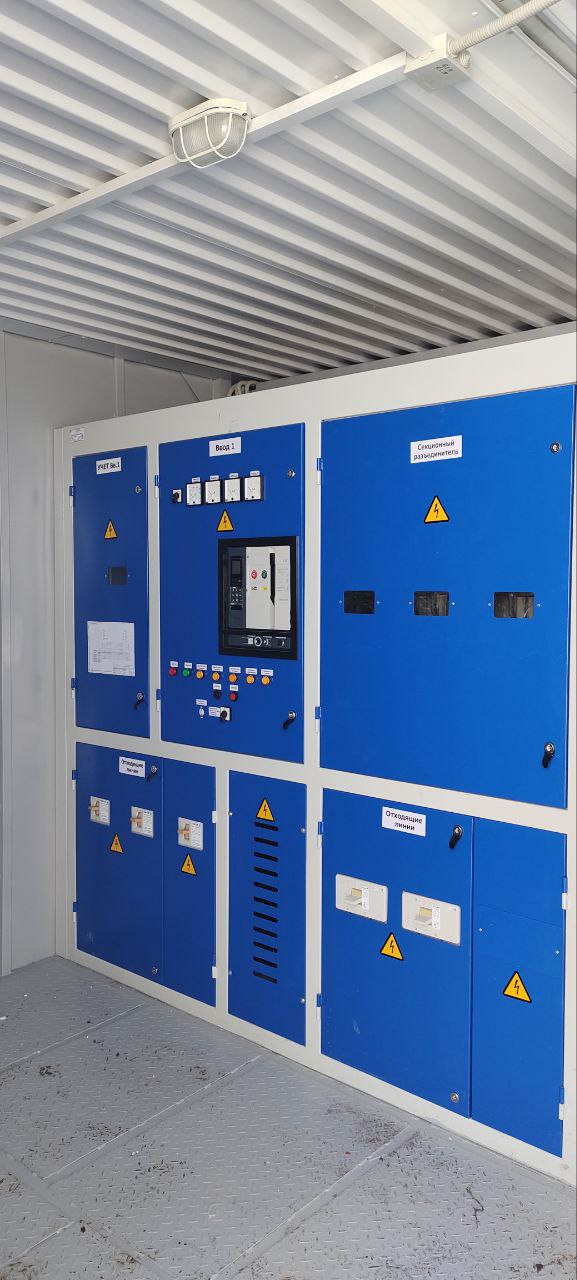

Главный распределительный щит (ГРЩ), шкаф ввода низкого напряжения (ШВНН)

О продукте

Низковольтные комплектные устройства распределения электрической энергии: главный распределительный щит (ГРЩ), шкаф ввода низкого напряжения (ШВНН) предназначены для приема, распределения и учета электрической энергии в 3-фазных сетях переменного тока с напряжением 220/380 V и частотой 50 Гц, защиты кабеля распределительной сети в случае короткого замыкания или перегрузки, оперативного включения/отключения объектов в промышленности и энергетике. ГРЩ содержит в себе противоаварийную автоматику (автоматические выключатели, устройства УЗО), средства учёта электроэнергии.

ГРЩ чаще всего находятся в системе электроснабжения здания (сооружения) на верхнем уровне распределения питания напряжением 0,4 кВ. ГРЩ с двумя вводами имеет возможность автоматически переключаться на резервный ввод или включать секционный выключатель (схема АВР) в случае исчезновения или выхода значения напряжения за допустимые пределы на какой-либо фазе одного из вводов.

При срабатывании системы АВР происходит отключение соответствующего вводного выключателя, затем через заданный промежуток времени включается секционный выключатель. Секционный выключатель защищен от включения при коротком замыкании секции шин (однофазном или многофазном), предусмотрено также автоматическое выключение неприоритетной нагрузки.

В качестве вводных и секционных аппаратов используются как выключатели-разъединители, так автоматические выключатели. Вводные и секционные автоматические выключатели чаще всего выбираются выкатного исполнения для обеспечения видимого разрыва. Также в автоматических выключателях могут использоваться моторные приводы, сигнальные дополнительные контакты, дополнительные дистанционные расцепители для реализации схемы автоматизированного ввода резерва (АВР).

Питание распределительных панелей осуществляется через магистральный шинопровод, характеристики аппаратов и магистрального шинопровода, устанавливаемых в ГРЩ выбирается, исходя из потребляемой мощности или мощности источника питания.

Применяемые комплектующие в ГРЩ и ШВНН на основе как импортных, так и отечественных производителей.

Подробнее

Задать вопрос

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование	Значение
Номинальный ток, In	до 6300А
Номинальное рабочее напряжение, Ue	0,4 кВ/0,69 кВ
Номинальное импульсное напряжение, Uimp	8 кВ
Номинальное напряжение изоляции, Ui	1 кВ
Наибольшее рабочее напряжение, кВ	0,69
Система заземления	TN-C, TN-S, TN-C-S, IT
Номинальный ударный ток, Ipk	до 220кА
Номинальный кратковременно выдерживаемый ток, Icw	до 100кА (1сек.)
Обслуживание щита	Одностороннее / двухстороннее
Ввод питания	Сверху / снизу / сбоку / сзади
Вывод отходящих линий	Снизу / сбоку / сверху
Материал шин	Медь / Алюминий
Наличие изоляции шин	Неизолированные / изолированные
Вид внутреннего разделения по ГОСТ Р 51321.1	до 4b
По степень защиты по ГОСТ 14254	IP30, IP31, IP40, IP41, IP55
Защита от механического воздействия ГОСТ IEC 62262	IK10
Каркас	х/кат. стальной лист, до 3 мм
Покрытие	Краска порошковая
Сейсмостойкость (по шкале MSK-64), до	9 баллов
Климатическое исполнение	У3, УХЛ3
Рабочий диапазон температур эксплуатации	-45...+40 °С
Цвет	RAL7035/ RAL5005

ПРЕИМУЩЕСТВА

1. Малогабаритность:

Главный распределительный щит (сокращенно ГРЩ) является устройством, которое обеспечивает прием, учет и распределение электрической энергии, устанавливается в предназначенных помещениях с учетом минимально занимаемой площади для максимального удобства обслуживания.

2. Надежность:

Использование современного оборудования для обеспечения надежности функционирования. Совокупная работа вводных устройств за счет использования систем автоматического ввода резерва. Для каждой секции ГРЩ может быть выполнена защитная панель и дверца.

3. Универсальность:

Производятся ГРЩ как открытого типа, со степенью защищенности IP00 по ГОСТ 1425-96, так и частично или полностью закрытые (защита IP31). Легко транспортировать и монтировать за счет разборной конструкции секций.
