Ячейка комплектная наружной установки отдельно стоящая (ЯКНО 6(10) кВ)

О продукте

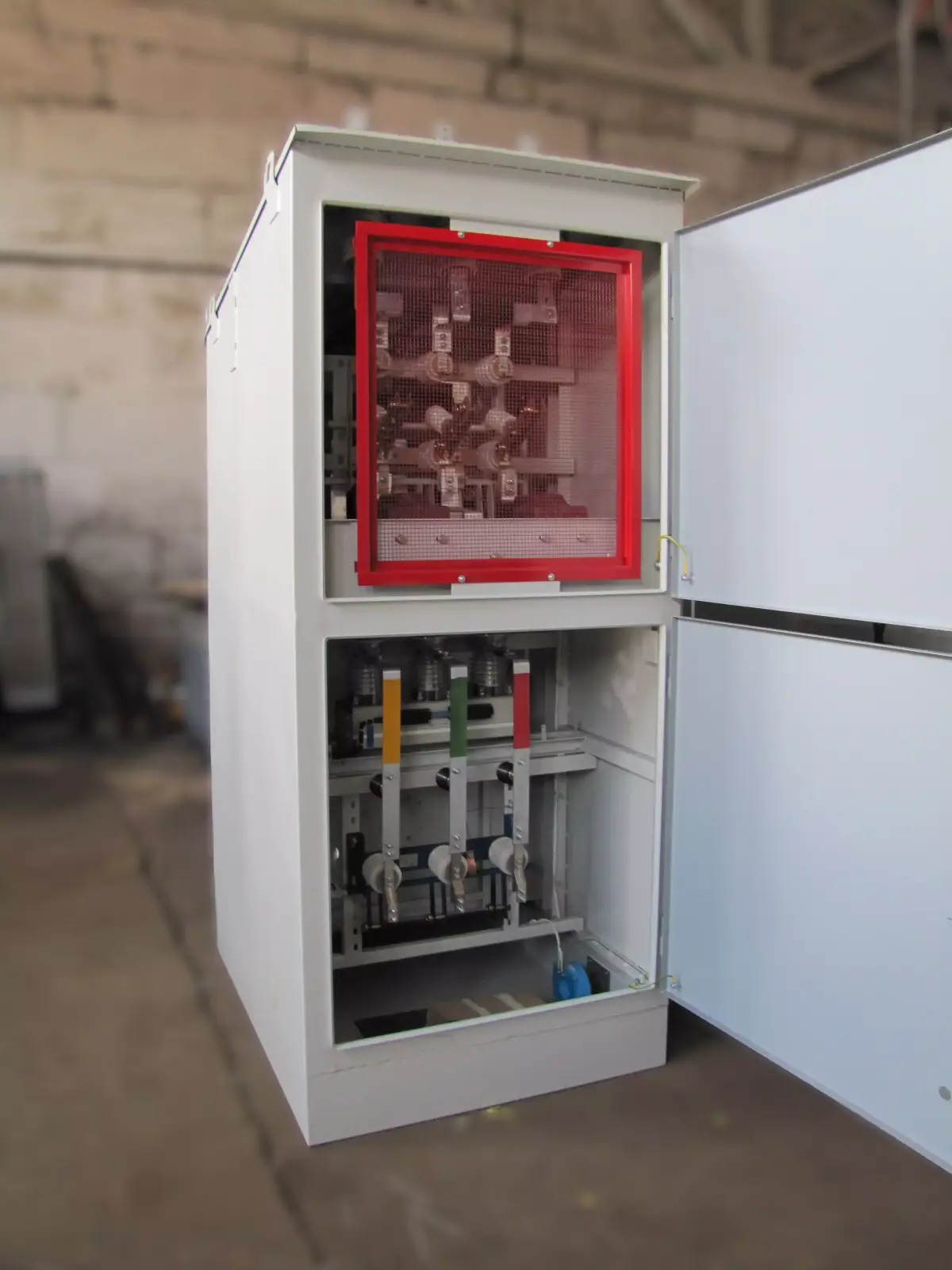

Ячейка комплектная наружной установки отдельно стоящая (ЯКНО) предназначена для приёма и распределения электрической энергии трёхфазного переменного тока напряжением 6 или 10 кВ промышленной частоты 50 Гц.

ЯКНО используется для подключения питания и защиты электрооборудования мощных потребителей при условии мобильности устройства, например:

экскаваторов;
буровых станков;
силового оборудования;
осветительных сетей карьеров;
конденсаторных и компрессорных установок;
земснарядов.

Подробнее

Задать вопрос

ОБЩЕЕ ОПИСАНИЕ

ЯКНО также может применяться для секционирования карьерных линий электропередач, использоваться в составе секционных ячеек сельских электросетей и для других промышленных потребителей.

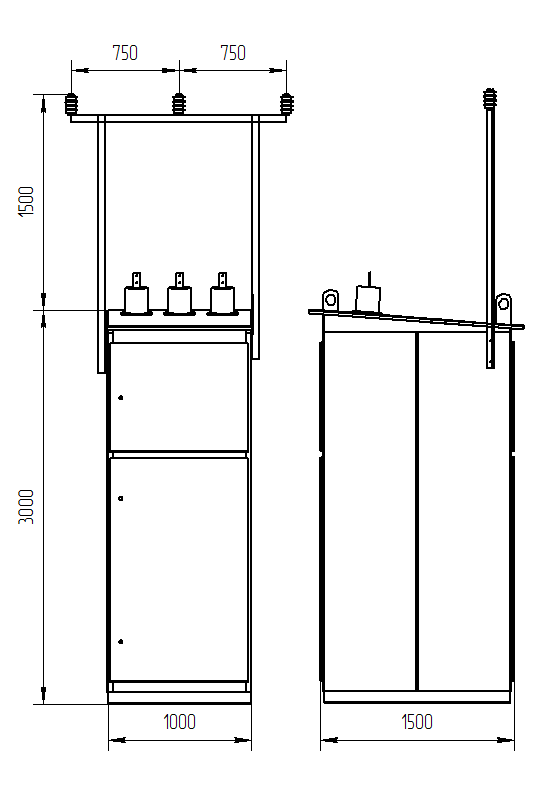

ЯКНО.png Рисунок 1 – Ячейка комплектная наружной установки отдельно стоящая

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

ЯКНО	-	ХХ	Х/Х		У1
1		2	3		4

ЯКНО-ХХ Х/Х У1	Описание
1	Ячейка комплектная наружной установки отдельно стоящая
2	Номинальное напряжение 6(10) кВ
3	Высоковольтный ввод (В-воздух; К-кабель) / Низковольтный ввод (В-воздух; К-кабель)
4	Климатическое исполнение и категория размещения

Пример условного обозначения: ЯКНО-10-В/К У1

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование	Значение
Номинальное напряжение, кВ	6; 10
Наибольшее рабочее напряжение, кВ	7,2; 12
Номинальный ток главных цепей, А:	400; 630
Номинальный ток сборных шин, А	630; 1000
Ток электродинамической стойкости (с разъединителями), кА	51
Ток электродинамической стойкости (с выключателями), кА	41
Ток термической стойкости , кА	20
Обслуживание	Двухстороннее
Ввод питания	Сверху / снизу
Вывод отходящих линий	Снизу / сбоку
Материал шин	Медь / Алюминий
Наличие изоляции шин	Неизолированные / изолированные
По степень защиты по ГОСТ 14254	IP00, IP51
Защита от механического воздействия ГОСТ IEC 62262	IK10
Каркас	х/кат. стальной лист, до 3 мм
Покрытие	Краска порошковая
Сейсмостойкость (по шкале MSK-64), до	9 баллов
Климатическое исполнение	У3
Рабочий диапазон температур эксплуатации	-45...+40 °С
Цвет	RAL7035/ RAL5005
Габаритные размеры ДхШхВ, мм	1000х1500х3000

ПРЕИМУЩЕСТВА

1. Безопасность:

Пункты учета обеспечивают постоянный учет количества потребляемой энергии. Возможен удаленный мониторинг показателей приборов учета. Использование защитных конструкций безопасно для операторов.

2. Надежность:

Использование современного оборудования для обеспечения надежности функционирования.

3. Универсальность:

Легко транспортировать и монтировать за счет разборной конструкции и отдельных элементов металлоконструкций.
