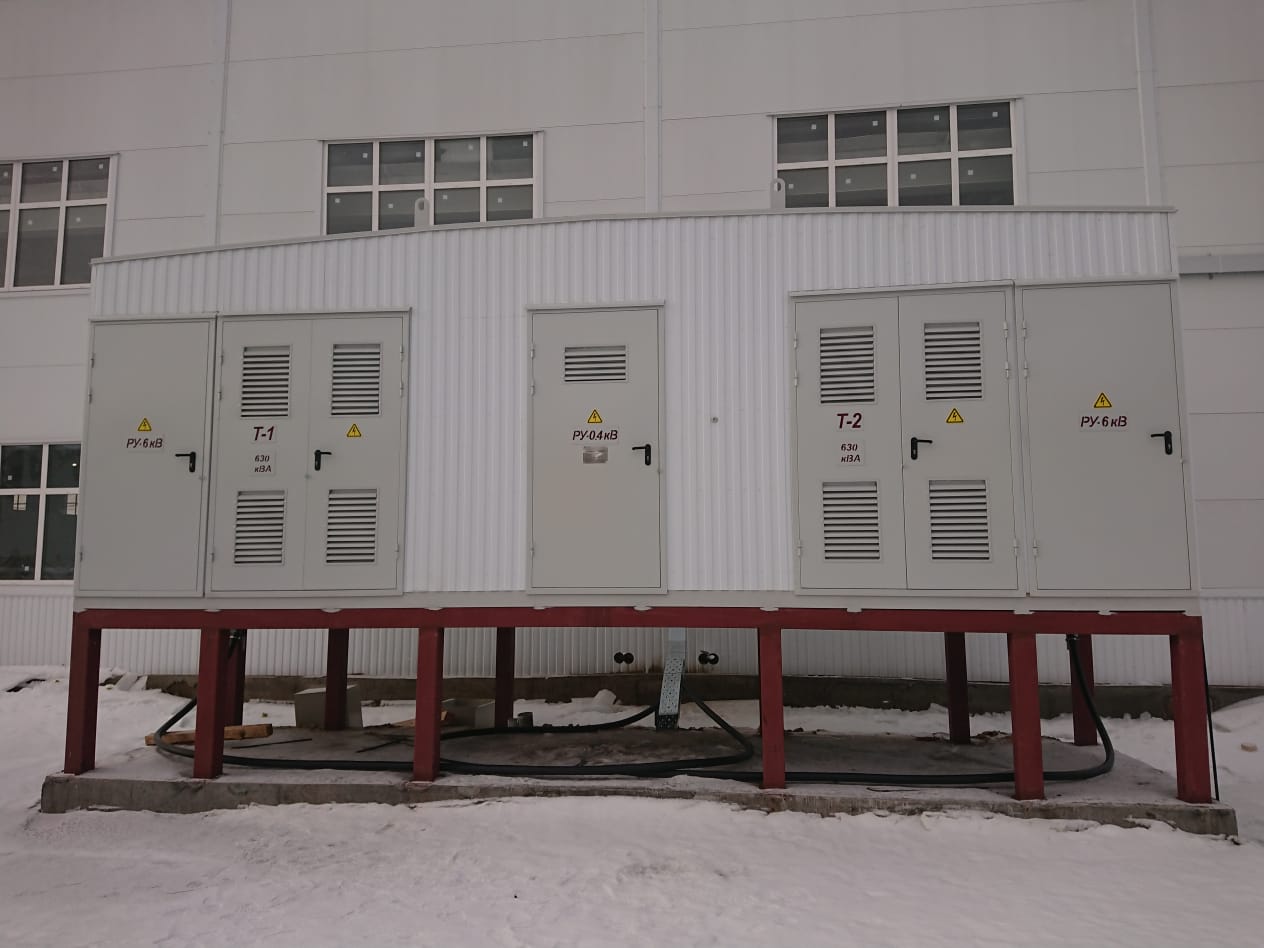

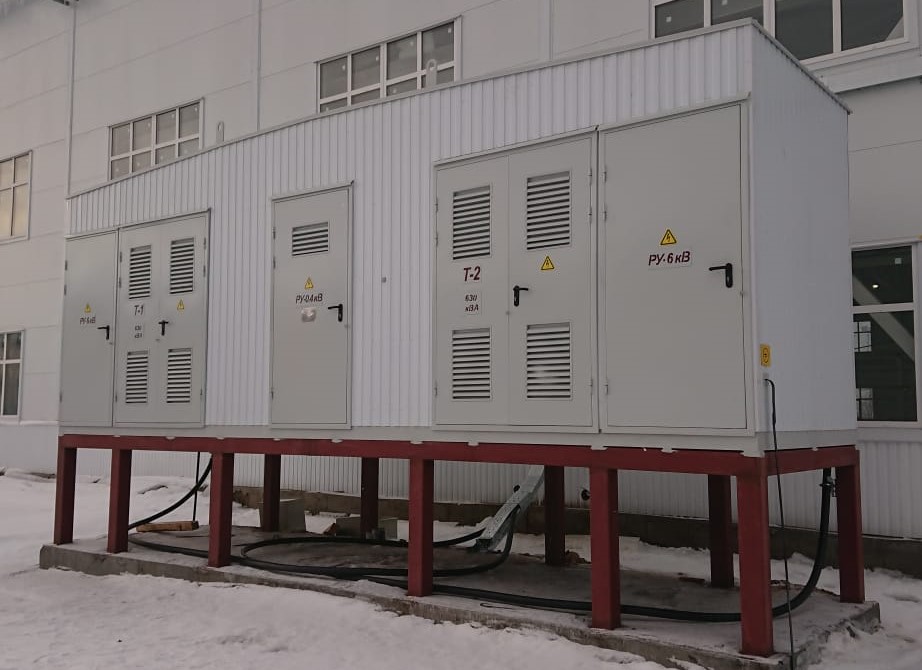

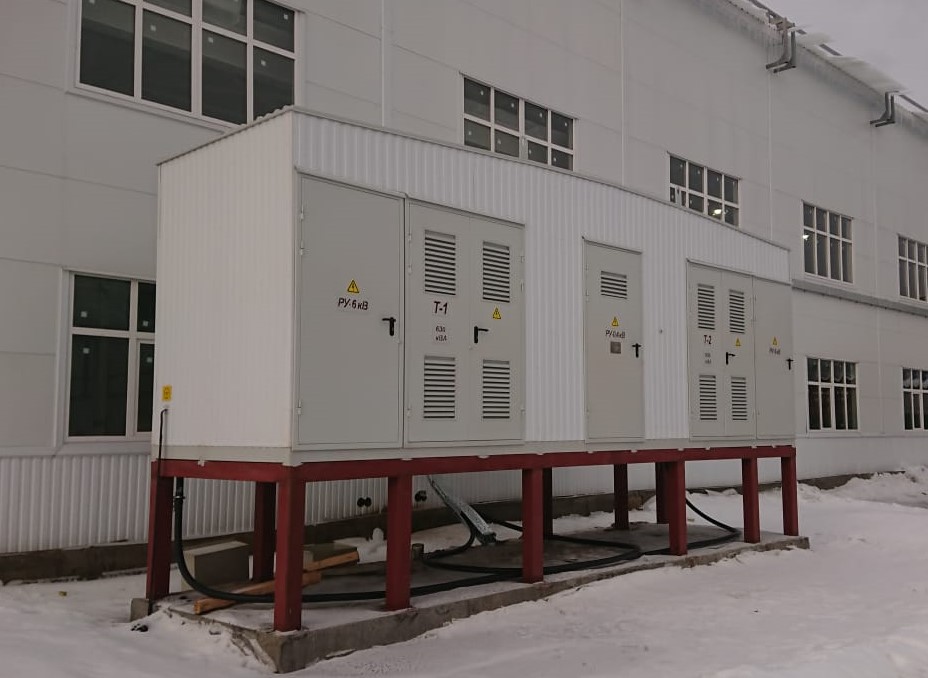

Электрическая подстанция в утепленном корпусе из сендвич панелей (КТПНУ) представляет собой ключевую инфраструктурную единицу для распределения и трансформации электрической энергии от высоковольтных линий 6, 10, 15, 20, 27.5, 35/0,4 (или 0,23) кВ к потребителям. Подстанция обеспечивает надежное и безопасное функционирование электрических сетей, а также защищает оборудование от внешних воздействий. Изготавливаются мощностью до 3250 кВА.

Электрическая подстанция в утепленном корпусе из сендвич панелей представляет собой эффективное решение для обеспечения надежного и безопасного распределения электроэнергии. Обязательные требования к конструктивным и эксплуатационным характеристикам позволяют обеспечить длительный период службы и высокую эффективность работы в различных климатических условиях.

Подробнее

Опросный лист Задать вопрос

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

Х	КТПНУ		ХХ	-	Х	-	Х/ Х	-	Х	-	Х/ Х	-	ХХХХ	-	ХХ
1	2		3		4		5		6		7		8		9

Х КТПНУ ХХ-Х-Х/Х-Х-Х/Х-ХХХХ-ХХ	Описание
1	Количество применяемых трансформаторов (при одном трансформаторе число не указывают)
2	Комплектная трансформаторная подстанция наружной учтановки
3	Исполнение: «ББ» - блочная в бетонном корпусе «Б» - блочная; «С» - столбовая; «М» - мачтовая
4	Вид исполнения: «П» - проходная; «Т» - тупиковая
5	Высоковольтный ввод (В-воздух; К-кабель) / Низковольтный ввод (В-воздух; К-кабель)
6	Мощность силового трансформатора, кВа
7	Класс высокого напряжения трасформатора, кВ / Класс низкого напряжения трансформатора, кВ
8	Климатическое исполнение и категория размещения по ГОСТ 15150-69
9	Год разработки изделия (две последние цифры)

Пример условного обозначения: 2КТПНУ-П-К/К-1000-10/0,4-УХЛ1-25

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра	Значение параметра
Мощность силового трансформатора, кВА	250; 400; 630; 1000; 1250; 1600; 2500; 3150; 4000
Группа соединений трансформатора	Δ/Yo; Y/Yo; Д/Ун-11
Напряжение короткого замыкания, %	4,5; 6; 7
Номинальное напряжение на стороне ВН, кВ	3,0; 6,0; 10,0; 15,0; 20,0; 27,5; 35,0
Наибольшее рабочее напряжение на стороне ВН, кВ	3,6; 7,2; 12,0; 17,5; 24,0; 29,0; 40,5
Номинальный ток сборных шин устройства ввода со стороны ВН, А	400; 600; 1250; 2000; 2500
Номинальное напряжение на стороне НН, кВ	0,4
Частота переменного тока, Гц	50
Номинальное напряжение вспомогательных цепей, В	12, 24; 48; 110; 220
Ток электродинамической стойкости (на стороне ВН), кА	51
Ток термической стойкости в течение 1 с (на стороне ВН), кА	20
Ток электродинамической стойкости (на стороне НН), кА	16; 25; 50; 65; 70; 85; 100; 150
Ток термической стойкости в течение 1 с (на стороне НН), кА	6,3; 10; 25; 30; 35; 40; 45
Уровень изоляции по ГОСТ 1516.3	облегченная изоляция нормальная изоляция
Номинальный ток сборных шин РУНН, А	630; 800; 1600; 2500; 3200; 5000; 6300; 7000
Ток предохранителя УВН, А	50, 63, 80, 125, 160, 31,5, 50, 63, 80, 100, 125
Выполнение релейной защиты, автоматики и сигнализации	На микропроцессорных блоках

МАССОГАБАРИТНЫЕ РАЗМЕРЫ

Массогабаритные характеристики элементов корпуса КТПНУ
Длина, м	1,0 – 10,0
Ширина, м	1,0 – 3,0
Высота, м	2,4 – 4,5
Масса, т	2,5 – 25

КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ

1. Материал

Сэндвич-панели (двух- или трехслойные). Толщина панелей: 50-150 мм (в зависимости от климатических условий и требований по теплоизоляции).

2. Изоляция

Класс теплоизоляции: Не менее 1.000 Вт/(м²·К) для обеспечения эффективной работы оборудования при неблагоприятных температурах.

Температурный режим: Обеспечение работы оборудования при температурах от -40°C до +40°C.

3. Подключение

Возможность подключения к различным источникам питания (высокое и низкое напряжение).

4. Резервное питание

Наличие источников бесперебойного питания (ИБП) для обеспечения работы критически важного оборудования.

ПРЕИМУЩЕСТВА ПОДСТАНЦИЙ В УТЕПЛЕННОМ КОРПУСЕ

1. Устойчивость к низким температурам

• Надёжная работа оборудования при температуре до –45 °C и ниже.

• Отсутствие риска конденсации влаги внутри шкафа, что защищает от коротких замыканий, пробоев и коррозии.

2. Защита персонала и оборудования

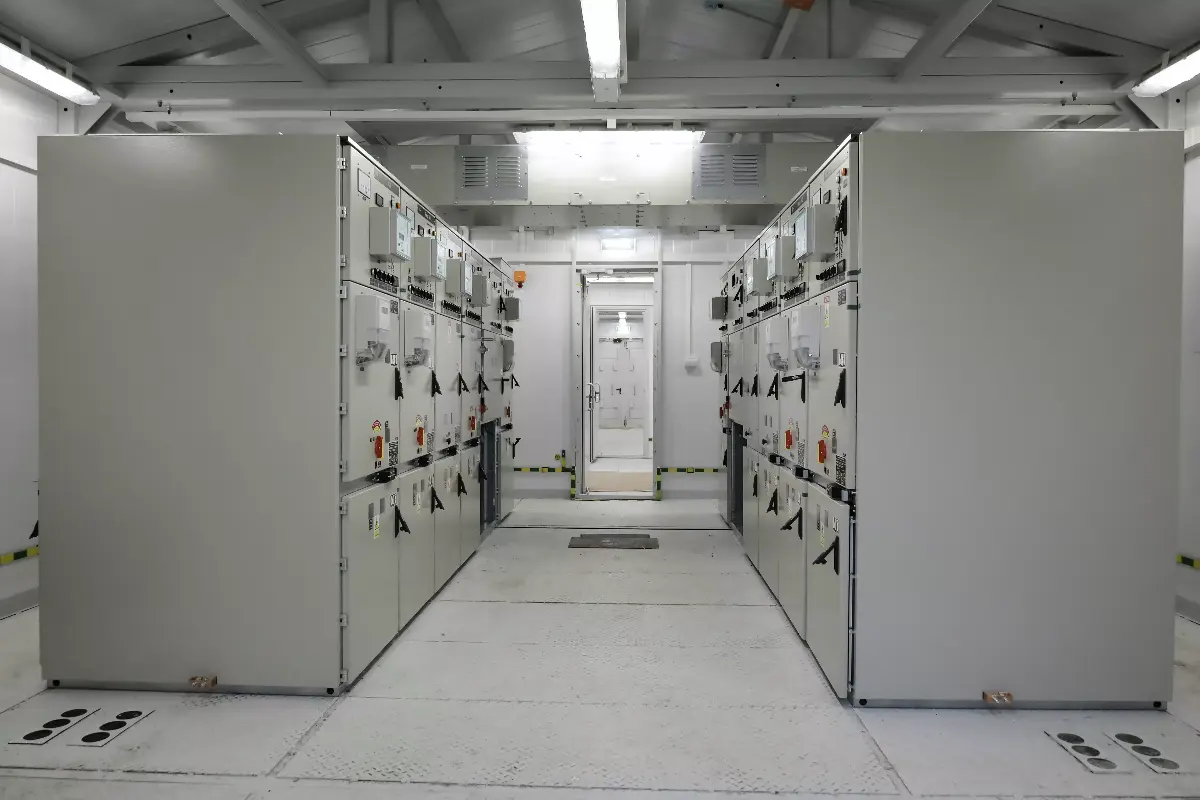

• Температура внутри помещения поддерживается в рабочем диапазоне — комфорт для обслуживающего персонала при необходимости входа.

• Продлевается срок службы электрических компонентов (автоматов, реле, шин, трансформаторов), особенно чувствительных к морозу.

3. Снижение затрат на обогрев

• Благодаря утеплению (обычно минеральной ватой, пенополиуретаном и т.п.) снижается потребность в энергоёмких системах отопления.

• Энергоэффективность: тепло сохраняется дольше, особенно при использовании ИК-обогревателей или тепловентиляторов.

4. Защита от резких температурных скачков

• Утеплённый корпус действует как термос — сглаживает температурные перепады, защищая электрооборудование от теплового удара (например, после ночного мороза при резком включении обогрева).

5. Расширение географии установки

• Утеплённые подстанции можно устанавливать в северных регионах, в горах, в условиях вечной мерзлоты, на удалённых объектах (карьеры, трубопроводы, ЛЭП, насосные станции).
