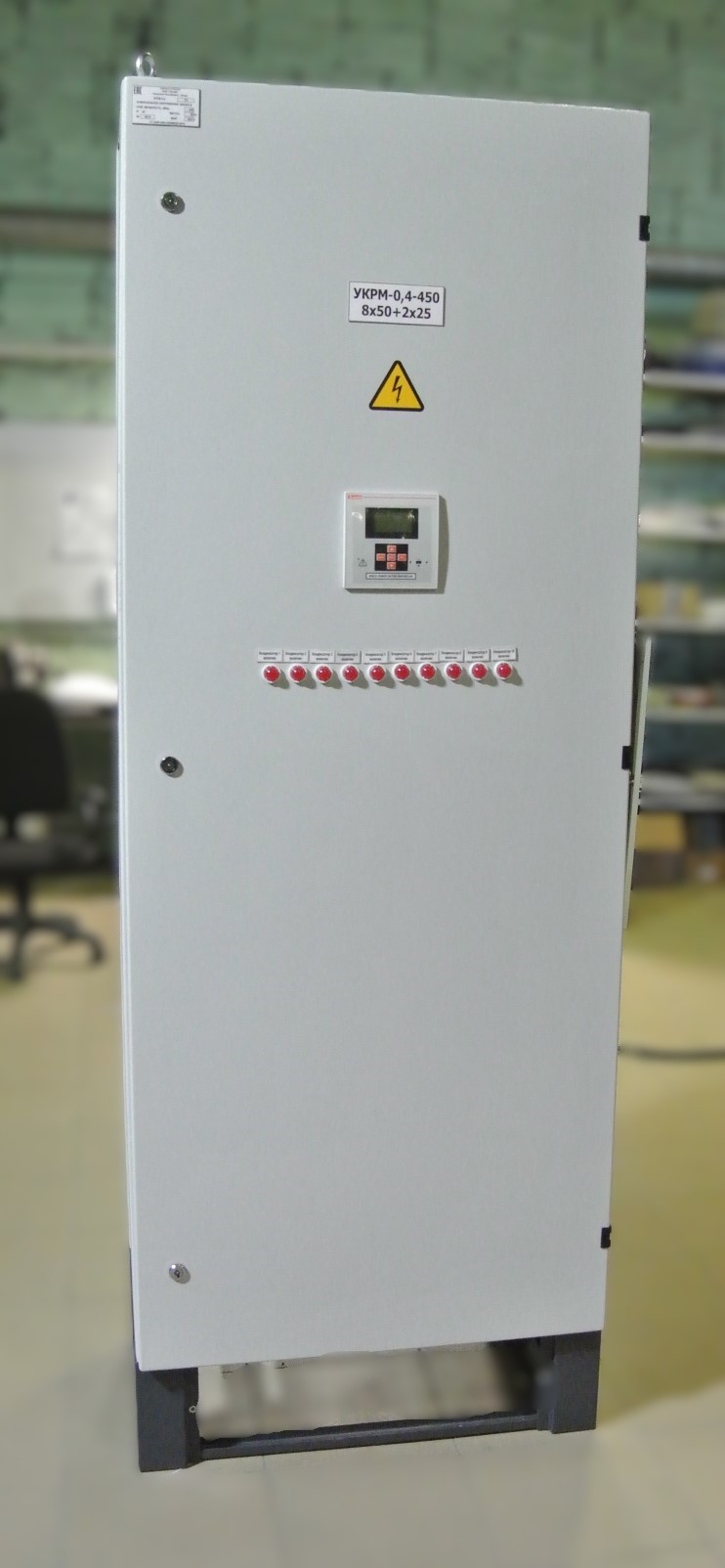

Установки конденсаторные для компенсации реактивной мощности типа УКРМ-0,4

(установки УКРМ-0,4) предназначены для повышения и автоматического регулирования коэффициента мощности (cos f) электроустановок промышленных предприятий и распределительных сетей напряжением 0,4 кВ частотой 50 Гц.

Применяемый в установке микропроцессорный регулятор коэффициента мощности обеспечивает соблюдение требуемого коэффициента мощности с большой точностью и в широком диапазоне компенсируемой мощности.

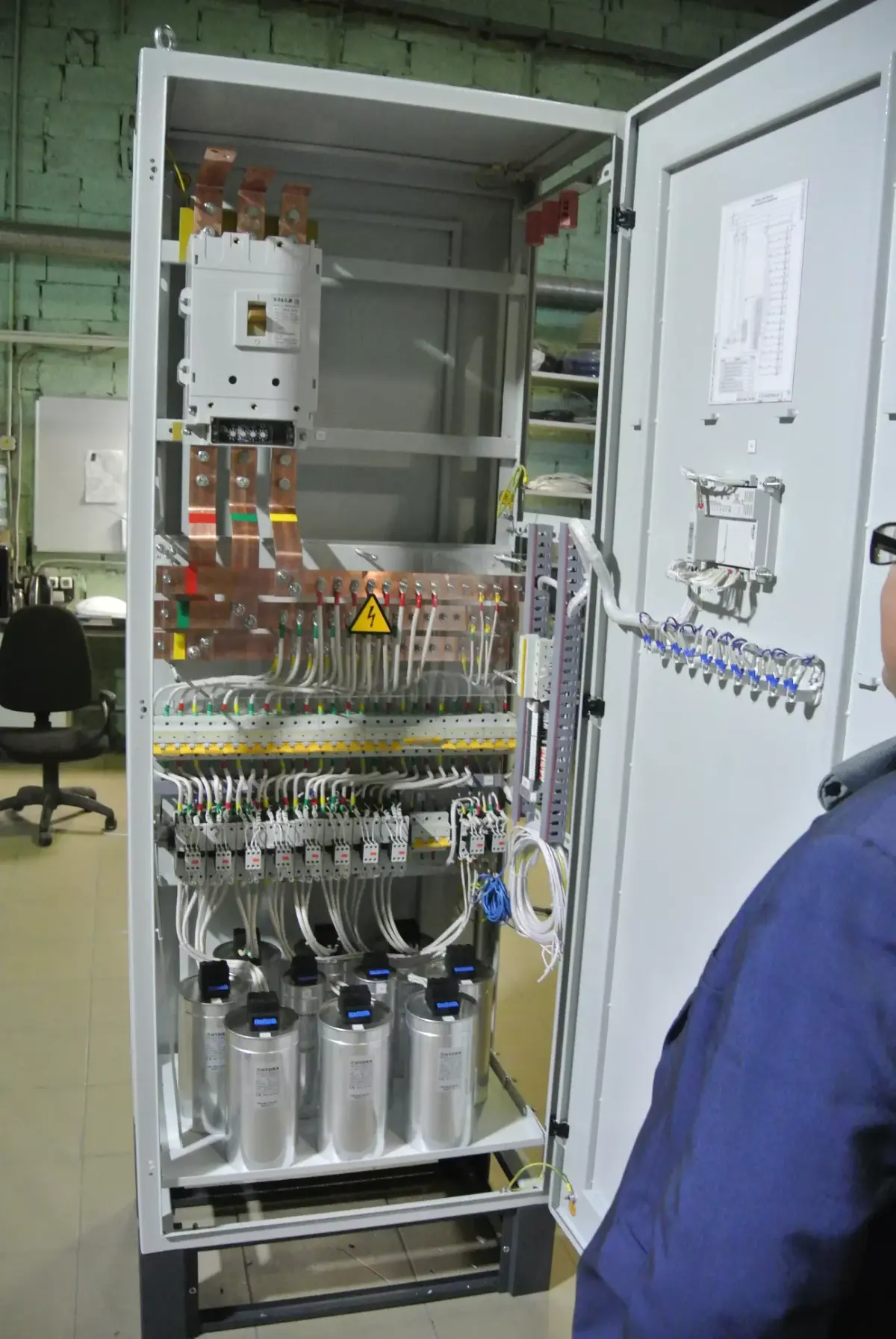

В установке используются трехфазные сухие силовые конденсаторы, со свойством самовосстановления, обеспечивающим работоспособность с небольшим отклонением эксплуатационных параметров в момент перегрузки и возвратом их в исходное состояние по окончании перегрузки и со встроенным предохранителем избыточного давления, предохраняющим конденсатор от разрушения при работе в аварийном режиме.

Управление коэффициентом мощности производится регулятором коэффициента мощности.

Коммутация цепей конденсаторов осуществляется при помощи специализированных контакторов, снабженных двухступенчатой защитой, предотвращающей сваривание контактов в момент коммутации. Защита обеспечивается вспомогательными дугогасящими контактами предварительного замыкания, а также демпфирующими проволочными резисторами.

Для работы установки требуется внешний трансформатор тока. Параметры трансформатора тока выбираются в зависимости от максимального тока, протекающего в месте измерения.

Подробнее

Опросный лист Задать вопрос

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

УКРМ	-	0,4	-	Х	-	Х	-	Х	-	Х
1		2		3		4		5		6

УКРМ-0,4-Х-Х-Х-Х	Описание
1	Устройство компенсации реактивной мощности
2	Номинальное напряжение, кВ
3	Номинальная мощность устройства, кВАр
4	Количество ступеней (для регулируемых устройств) Количество конденсаторов (для нерегулируемых)
5	Наличие регулятора: (0 – без регулятора; 1 – с регулятором)
6	Климатическое исполнение и категория размещения

Пример условного обозначения: УКРМ-0,4-300-6-1-УХЛ4

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование	Значение
Номинальное напряжение сети, кВ	0,4
Частота сети, Гц	50
Напряжение питания вспомогательных цепей, В	~220
Номинальная мощность, кВАр	50, 100, 150, 200, 250, 300, 350, 400, 500, 600, 800, 1000
Наибольшее рабочее напряжение, кВ	4, 5, 6, 7, 8, 9, 10, 12
Поддерживаемое значение cos	08 - 0.98
Ввод питания	Кабельный / шинный
Материал шин	Медь / Алюминий
Наличие изоляции шин	Неизолированные / изолированные
По степень защиты по ГОСТ 14254	IP30, IP31, IP40, IP41, IP54
Каркас	х/кат. стальной лист, до 3 мм
Покрытие	Краска порошковая
Сейсмостойкость (по шкале MSK-64), до	9 баллов
Климатическое исполнение	УХЛ4
Рабочий диапазон температур эксплуатации	-45...+40 °С
Цвет	RAL7035/ RAL5005

ПРЕИМУЩЕСТВА

1.     Малогабаритность:
УКРМ устанавливается в предназначенных помещениях с учетом минимально занимаемой площади для максимального удобства обслуживания.

2.     Надежность:
Использование современного оборудования для обеспечения надежности функционирования.

3.     Универсальность:
Легко транспортировать и монтировать за счет разборной конструкции, при условии составной секции.
