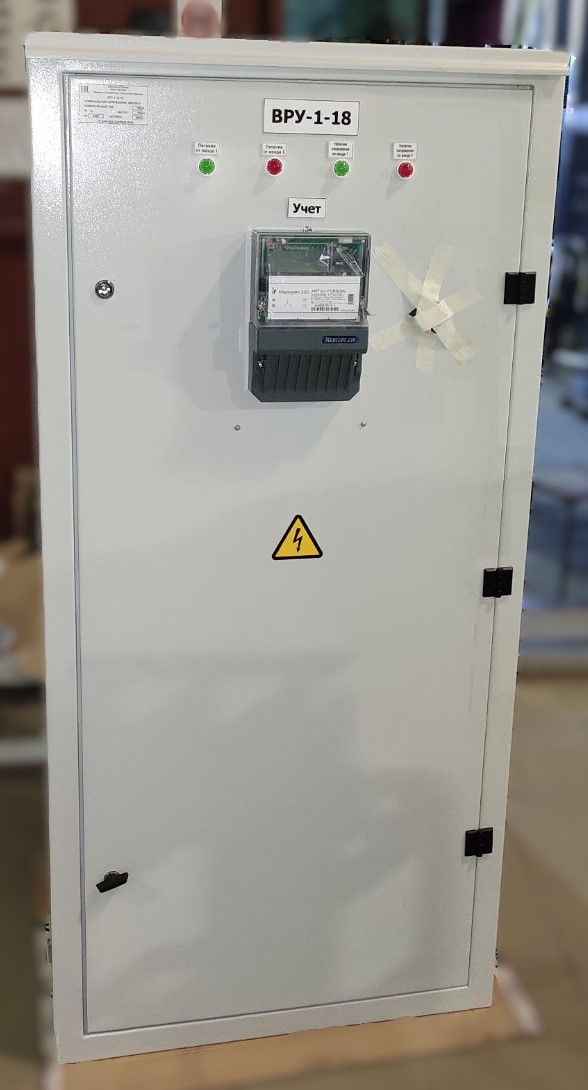

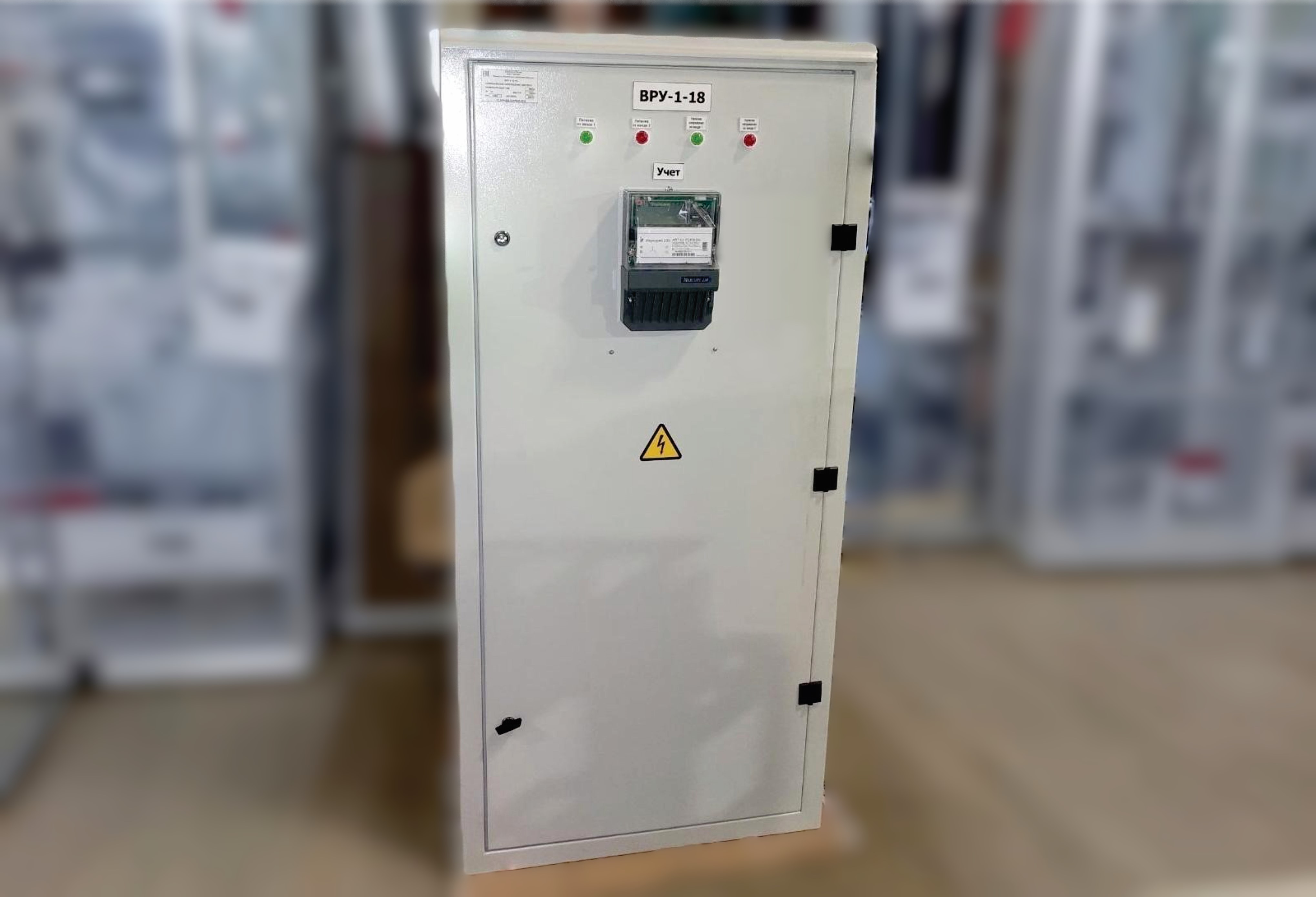

ВРУ 1-ХХ-Х Х-УХЛ4

Описание

1

Вводно распределительное устройство

2

Классификация по месту установки

(1- вне щитовых помещений)

3

Классификация панелей по назначению:

11-18 – вводные;

21-29 – вводно-распределительные с трехфазными группами;

41-50 – распределительные с трехфазными группами

4

Наличие аппаратов на вводе:

0 – отсутствует;

1 – переключатель на 250А;

2 – переключатель на 400 А;

3 – рубильник на 250А;

5 – блок БВ на 250А;

6 – блок БПВ на 250А;

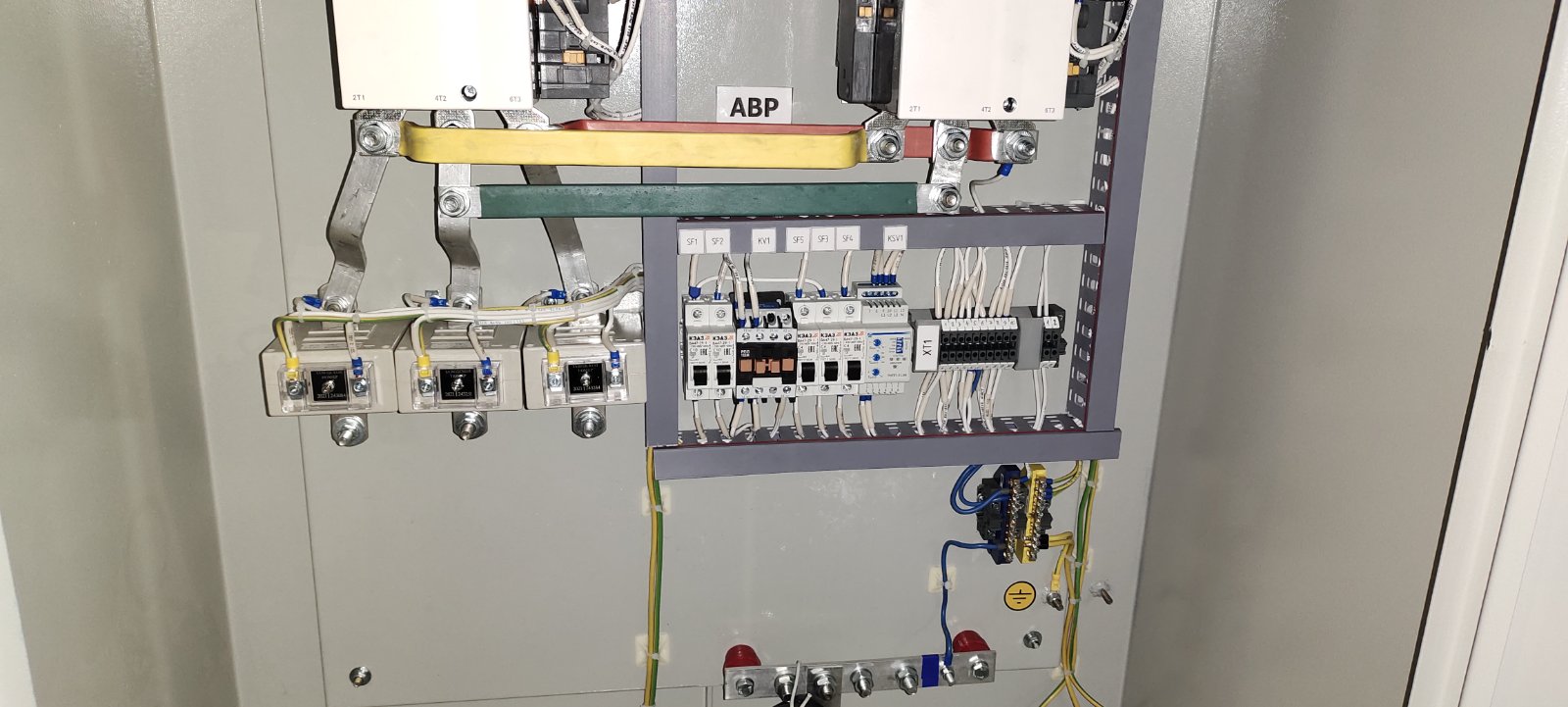

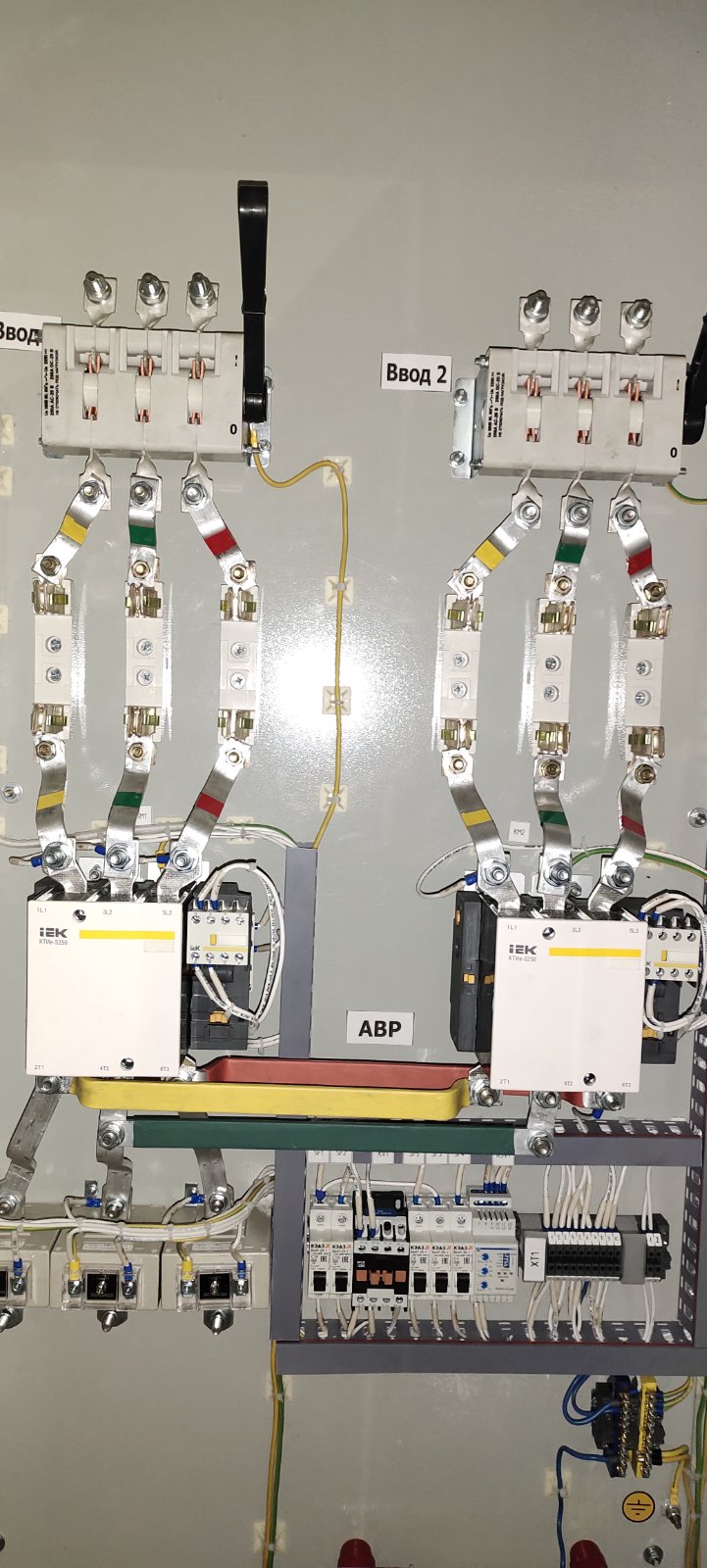

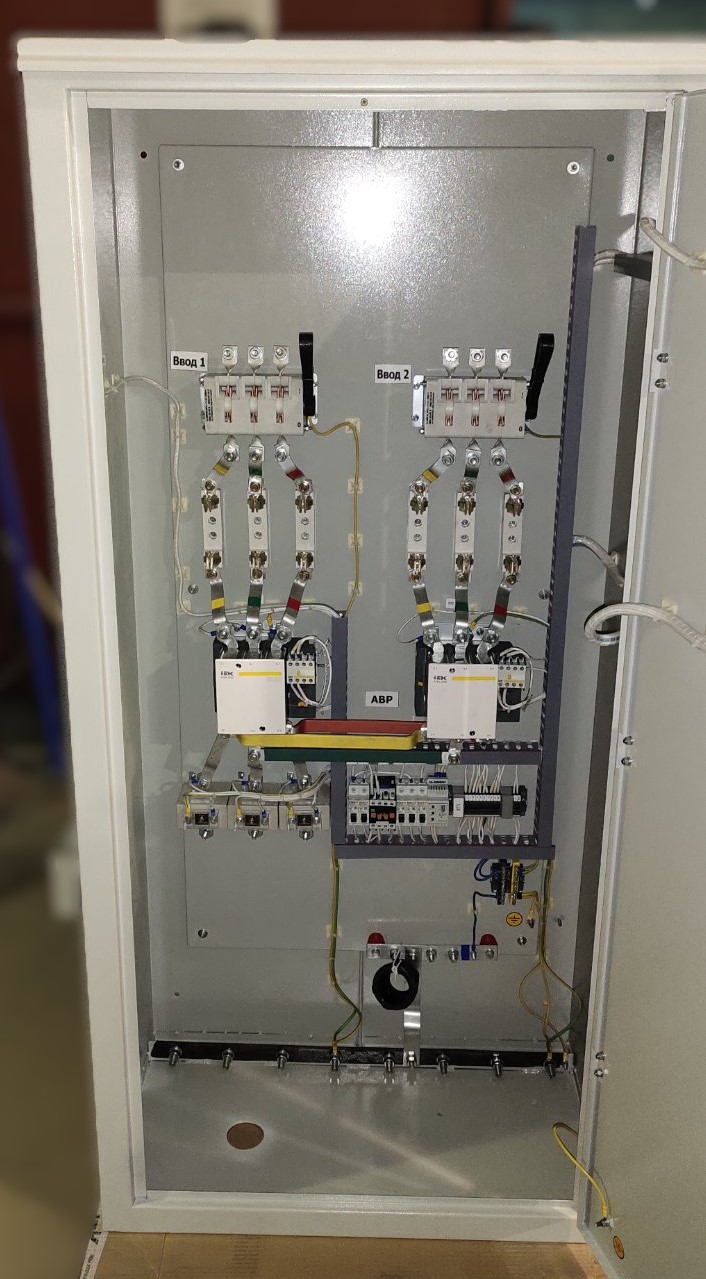

7 – блок БПВ на 250А и АВР на 100А;

8 – блок БПВ на 250А и АВР на 250А;

5

Наличие дополнительной аппаратуры:

 0 – отсутствует;

1 – с группами 30х16А с ВА и авт. управление освещением;

2 – с группами 30х16А с ВА без  авт. управление освещением;

3 – с группами 14х16А с ВА и авт. управление освещением;

4 – с группами 14х16А с ВА без  авт. управление освещением;

5 – с группами 8х16А с предох-ми авт. управление освещением;

6 – с группами 8х16А предох-ми без  авт. управление освещением;

6

Климатическое исполнение и категория размещения

Наименование

Значение

Номинальное напряжение сети, кВ

0,4

Частота сети, Гц

50

Ввод питания

Кабельный / шинный

Материал шин

Медь / Алюминий

Наличие изоляции шин

Неизолированные / изолированные

По степень защиты по ГОСТ 14254

IP30, IP31, IP40, IP41, IP54

Каркас

х/кат. стальной лист, до 3 мм

Покрытие

Краска порошковая

Сейсмостойкость (по шкале MSK-64), до

9 баллов

Климатическое исполнение

УХЛ4

Рабочий диапазон температур эксплуатации

-45...+40 °С

Цвет

RAL7035/ RAL5005
